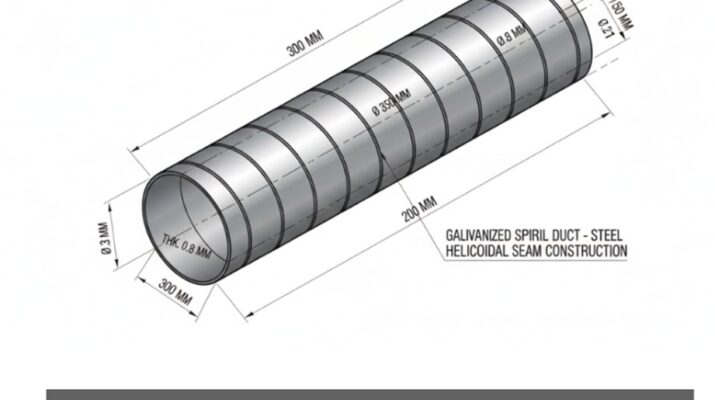

¿Qué diámetro debe tener el tubo de extracción? Guía técnica profesional para el dimensionamiento del conducto.
La correcta selección del diámetro en un sistema de extracción es un factor decisivo para asegurar un funcionamiento eficiente, silencioso y seguro. Cuando diseñamos o instalamos un sistema de evacuación de humos, nos enfrentamos a parámetros técnicos que requieren precisión: caudal, velocidad del aire, presión interna, recorrido del conducto y compatibilidad con los equipos de ventilación.
Un error en el dimensionamiento compromete el rendimiento, aumenta el consumo energético y puede generar incumplimientos normativos que afectan la operatividad del negocio. Por ello, es esencial comprender cada uno de los elementos que influyen en la elección correcta del diámetro del tubo.
Relación entre la campana industrial y el diámetro del conducto
La campana industrial es el componente que determina el caudal inicial de aire que debe evacuarse. Cada modelo está diseñado para mover un volumen específico de aire, y su rendimiento solo se garantiza cuando se conecta a un conducto con el diámetro apropiado. Un tubo reducido provoca pérdidas de carga excesivas, ruido elevado y sobrecalentamiento del extractor. En cambio, un diámetro demasiado grande disminuye la velocidad del flujo, favoreciendo la acumulación de grasa y partículas. Por ello, es imprescindible equilibrar presión, velocidad y sección interna del conducto para lograr un sistema eficiente y seguro.

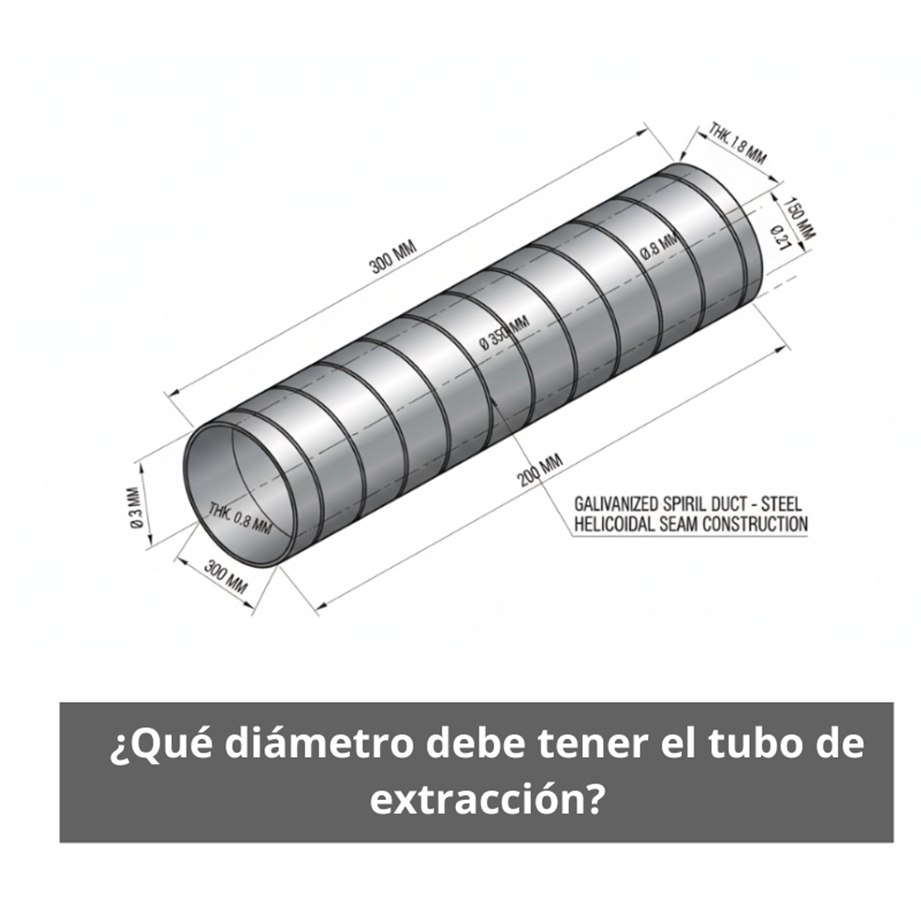

Ventajas del tubo helicoidal en instalaciones profesionales
El tubo helicoidal es uno de los formatos más utilizados en instalaciones de extracción profesional por su solidez estructural, facilidad de montaje y bajo nivel de turbulencias internas. Gracias a su forma circular y a su rigidez, reduce las pérdidas de carga en comparación con conductos flexibles o rectangulares. Este tipo de tubo mejora significativamente el rendimiento general del sistema, manteniendo una velocidad de paso constante y asegurando la correcta evacuación del aire incluso en recorridos largos. Además, su fabricación en acero galvanizado o acero inoxidable garantiza durabilidad y cumplimiento normativo en cocinas industriales.
Qué diámetro debe tener el tubo de extracción
Muchos se preguntan qué diámetro debe tener el tubo de extracción cuando se enfrentan a la instalación de un sistema de ventilación profesional. El diámetro influye directamente en el caudal efectivo, en el nivel de ruido, en el desgaste del motor y en la seguridad contra incendios. Para determinarlo, se debe considerar el caudal solicitado por el equipo, la velocidad recomendada del aire, la longitud del recorrido y el número de codos. Un diámetro incorrecto puede reducir el rendimiento hasta un 40%, obligando al motor a trabajar por encima de su capacidad nominal y aumentando considerablemente el riesgo de fallos mecánicos o eléctricos.
Importancia del diámetro en el rendimiento del sistema
El rendimiento óptimo de cualquier sistema de extracción depende de mantener una relación equilibrada entre caudal y velocidad del aire. Un tubo demasiado estrecho genera sobrepresión interna, ruido elevado y vibraciones, mientras que uno sobredimensionado reduce la velocidad, ocasionando depósitos de grasa y mayor riesgo de incendio. Para evitar estos problemas, buscamos siempre un flujo estable, sin turbulencias y compatible con la potencia del equipo. Esto permite una instalación silenciosa, eficiente y con menor necesidad de mantenimiento periódico.
Criterios técnicos para definir el diámetro correcto
1. Caudal de extracción requerido (m³/h)
El punto de partida es conocer el caudal nominal del sistema. Algunos valores orientativos incluyen:
- Cocinas domésticas: 400 a 900 m³/h
- Cocina industrial pequeña: 1.500 a 3.000 m³/h
- Cocina profesional de alto rendimiento: más de 4.000 m³/h
A mayor caudal, mayor debe ser la sección del conducto.
2. Velocidad recomendada del aire
- Cocinas domésticas: 6 a 8 m/s
- Cocinas industriales: 8 a 12 m/s
- Sistemas de filtración avanzada: hasta 15 m/s
Controlar este parámetro evita turbulencias, ruido y pérdidas de energía.
3. Longitud del recorrido y número de codos
Cada codo o tramo adicional penaliza la instalación:
- Codo de 45°: equivale a 1 metro de conducto adicional
- Codo de 90°: equivale a 2 a 3 metros
- Tramos horizontales: aumentan depósitos de grasa y reducen velocidad
En recorridos complejos, aumentar el diámetro es una corrección habitual.
4. Tipo de sistema de extracción
Cada fabricante define el diámetro mínimo compatible con su equipo. Estos valores deben respetarse estrictamente para mantener la garantía y el rendimiento.
Diámetros estándar más utilizados
| Tipo de instalación | Diámetro recomendado |
| Vivienda | 125 mm / 150 mm |
| Cocina de bar o cafetería | 200 mm / 250 mm |
| Cocina de restaurante | 250 mm / 315 mm |
| Cocina industrial grande | 355 mm / 400 mm |
| Sistemas de humo de leña o carbón | 300 mm – 400 mm |
Estos valores deben ajustarse mediante cálculos técnicos y considerando el caudal real del sistema.
Cómo calcular el diámetro ideal
Una fórmula técnica empleada por instaladores profesionales es:
Diámetro (mm) = √((4 × Caudal m³/h) / (π × Velocidad (m/s) × 3600)) × 1000
Ejemplo práctico:
Para un caudal de 2.500 m³/h y una velocidad de 10 m/s, el resultado aproximado es 250 mm.
Por esta razón, los diámetros de 250 mm a 315 mm son los más habituales en cocinas de restaurantes.
Materiales recomendados según normativa
Los materiales deben ser resistentes, ignífugos y compatibles con altas temperaturas:
- Acero galvanizado para instalaciones estándar
- Acero inoxidable AISI 304 para cocinas profesionales
- Conductos EI-30 o EI-60 aislados en zonas de riesgo
- Conductos circulares para menor ruido y mejor flujo
La normativa vigente, como el CTE y el RD 513/2017, exige componentes no combustibles y sistemas seguros frente al fuego.
Riesgos de elegir un diámetro incorrecto
- Pérdida de caudal efectivo
- Ruido y vibraciones excesivas
- Acumulación de grasas y riesgo de incendio
- Recalentamiento del motor y fallos prematuros
- Incumplimiento normativo y sanciones municipales
El correcto dimensionamiento evita problemas operativos y garantiza instalaciones seguras.
Recomendaciones profesionales finales
- Priorizar conductos circulares en vez de rectangulares.
- Reducir al mínimo los codos y tramos horizontales.
- Respetar siempre los diámetros mínimos del fabricante.
- Aumentar el diámetro en recorridos superiores a 6 metros.
- Emplear uniones estancas y materiales homologados.
- Solicitar siempre instalación por técnicos certificados.
El diámetro del tubo de extracción define
El diámetro del tubo de extracción define el rendimiento, la seguridad y la eficiencia energética del sistema. Un cálculo adecuado garantiza un flujo constante, una evacuación eficaz de humos y un funcionamiento silencioso y estable. Combinando el caudal del equipo, la velocidad del aire, la longitud del recorrido y los requisitos normativos, se obtiene una instalación fiable, duradera y con un desempeño óptimo en cualquier entorno profesional.
