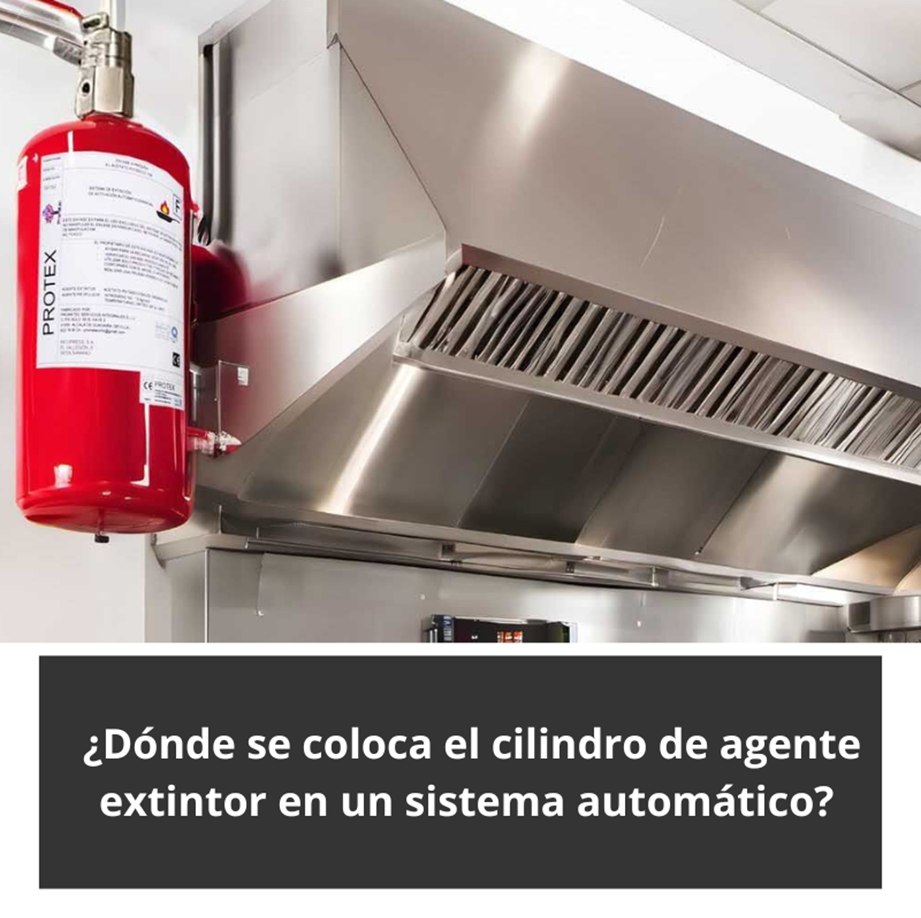

¿Dónde se coloca el cilindro de agente extintor en un sistema automático? La ubicación estratégica del cilindro: el corazón del sistema.
La correcta colocación del cilindro de agente extintor es el eje que determina la eficacia real de cualquier sistema automático de extinción en cocinas profesionales. En un entorno donde el calor, la grasa y el riesgo de inflamación son constantes, cada elemento debe instalarse de forma precisa. La posición del cilindro influye directamente en la estabilidad de la presión interna, la activación manual, la seguridad operativa y el cumplimiento de normativas como el RIPCI, la UNE 23510, la UNE-EN 17446 y las directrices exactas del fabricante.
En hosteleriasegoviana desarrollamos con profundidad técnica dónde debe ubicarse el cilindro, por qué, qué exige la normativa y cómo varía esta instalación cuando se trabaja con sistemas avanzados como PROTEX, ampliamente utilizados en España.
Análisis esencial del precio sistema automático de extinción de incendios en cocinas
Cuando evaluamos la instalación de un sistema automático de extinción en cocinas industriales, uno de los aspectos que más preocupa a los responsables de seguridad es el precio sistema automático de extinción de incendios en cocinas, un factor directamente relacionado con la complejidad de la instalación, la certificación del equipo y la ubicación del cilindro. Una instalación eficiente depende de la colocación adecuada del cilindro, que debe mantenerse accesible, protegido del calor y con un recorrido óptimo hacia la red de boquillas y tuberías.
La ubicación define la calidad del funcionamiento: si el cilindro se expone al calor, la presión interna puede caer; si queda oculto, impide su activación manual; si se instala en posición incorrecta, puede invalidar las certificaciones. Por ello, los fabricantes establecen criterios estrictos que deben cumplirse sin excepción.
Requisitos técnicos para el extinción automática
Otro punto que influye directamente en la extincion automatica campana cocina precio es la necesidad de garantizar que el cilindro no se coloque jamás dentro del volumen de la campana extractora. Este espacio es una zona de alta temperatura y acumulación de vapores grasos, lo que comprometería la estabilidad de la presión del agente y podría generar corrosión acelerada o incluso peligro de activaciones indeseadas.
La normativa UL300, UNE y las instrucciones técnicas de los fabricantes coinciden en prohibir esta ubicación. Además, la instalación debe ejecutarse siguiendo criterios como:
- Posición vertical obligatoria.
- Ubicación en una pared lateral o columna estable.
- Distancia óptima de 30 a 150 cm respecto a la campana.
- Accesibilidad total del manómetro y del disparo manual.
- Temperatura ambiente entre +5 ºC y +50 ºC.
Estos requisitos inciden directamente en el coste final del sistema y en su durabilidad.
Instalación experta: es esencial saber dónde se coloca el cilindro de agente extintor en un sistema automático
En toda cocina profesional es esencial saber dónde se coloca el cilindro de agente extintor en un sistema automático, dado que una instalación incorrecta puede anular la eficacia del sistema y comprometer la seguridad del personal. El cilindro contiene el agente extintor —líquido clase F, espuma, CO₂ o agente limpio— y alberga la presión de servicio, la válvula de disparo y la conexión a la red de tuberías. Por ello, su ubicación cumple funciones críticas:
- Garantiza una presión estable durante todo el ciclo de vida del equipo.
- Mantiene accesible el mecanismo de activación manual.
- Reduce el riesgo de daño mecánico o corrosión.
- Asegura que el sistema supere las inspecciones reglamentarias.
Los fabricantes incluyen en sus fichas técnicas los puntos en los que sí y no puede instalarse el cilindro, siendo PROTEX uno de los sistemas con pautas más rigurosas.
Criterios universales de ubicación del cilindro en sistemas automáticos de cocina
Fuera de la campana extractora
La campana, al concentrar grasa y calor, es una zona donde está prohibido ubicar el cilindro. La exposición térmica degrada la presión, compromete válvulas y altera certificaciones.
En una pared lateral cercana pero segura
La distancia mínima y máxima recomendada garantiza eficiencia y seguridad. El cilindro debe permanecer próximo al sistema, pero protegido del calor directo.
Instalación vertical obligatoria
Los cilindros están diseñados exclusivamente para trabajar en vertical, asegurando el correcto funcionamiento hidráulico y mecánico de la válvula y del agente.
Accesibilidad plena
El disparo manual y el manómetro deben estar visibles en todo momento. No pueden quedar tras mobiliario cerrado ni dentro de armarios sin ventilación.
Temperatura regulada
Los sistemas de cocina más extendidos, incluido PROTEX, requieren mantener el cilindro en rangos de +5°C a +50°C.
Fijación firme sobre superficie estable
Las abrazaderas metálicas homologadas garantizan estabilidad y seguridad en caso de vibración o impacto accidental.
Ubicación específica del cilindro en sistemas PROTEX
Los sistemas PROTEX 1/3, 2/3 y 3/3 establecen especificaciones únicas, indicadas explícitamente en su ficha técnica oficial:
1. Prohibición absoluta de instalarlo en la campana
El fabricante advierte: “El contenedor de agente extintor no puede encontrarse en lugar con alta temperatura, ej.: integrado en la campana.”
2. Montaje en pared firme mediante soporte metálico
Las imágenes de la ficha técnica muestran el cilindro fijado mediante dos flejes metálicos, siendo éste el montaje homologado.
3. Colocación vertical sin excepciones
El soporte se ha diseñado exclusivamente para montaje en vertical.
4. Rango térmico estricto (+5ºC a +50ºC)
Una ubicación incorrecta puede provocar pérdida de presión y fallos de activación.
5. Accesibilidad obligatoria del pulsador manual
El sistema funciona por tubo térmico, pero la activación manual debe quedar expuesta y accesible.
Ubicaciones recomendadas por instaladores certificados PROTEX
- Pared lateral a 120–150 cm del suelo, con separación térmica y fijación metálica.
- Columna o estructura fija, siempre alejada de fuentes de vapor o calor intenso.
Zonas prohibidas
- Dentro de la campana.
- Sobre freidoras, planchas o grills.
- En armarios cerrados sin ventilación.
- En zonas donde se superen los 50°C.
Impacto de la ubicación en la eficacia operativa del sistema
El sistema PROTEX emplea:
- Agente clase F de 9 kg.
- Tubería de acero inoxidable.
- Difusores piramidales.
- Tubo térmico detector calibrado a 175°C.
El rendimiento depende directamente de la ubicación del cilindro:
- La presión debe mantenerse estable para alimentar las boquillas.
- La válvula debe activarse sin interferencias.
- La tubería requiere un recorrido corto y eficiente.
- Las boquillas deben recibir caudal uniforme.
Una mala ubicación puede provocar pérdida de presión en línea (4–22 bar), afectando la descarga y anulando la protección.
La ubicación del cilindro en un sistema automático de extinción
La ubicación del cilindro en un sistema automático de extinción —incluido el sistema PROTEX— determina la efectividad del conjunto. El cilindro debe instalarse:
- En vertical.
- Fuera del volumen de la campana.
- En zona fresca, ventilada y accesible.
- Sobre pared firme o estructura resistente.
- Dentro del rango +5 ºC / +50 ºC.
- Lejos de fuentes directas de calor y grasa.
Cumplir estos criterios garantiza:
- Activación automática fiable.
- Descarga eficiente del agente.
- Conformidad con inspecciones del RIPCI.
- Máxima seguridad en cocinas industriales.
